変流器 (CT : Current Transformer) の鉄心が磁気飽和することにより，保護リレーが誤動作し，事故区間外の遮断に至る事例が報告されている。この現象を CT 飽和現象 と呼ぶ。
本記事では，CT 飽和の発生メカニズム，励磁特性の取得方法，および瞬時値解析プログラム XTAP を用いたシミュレーション結果について解説する。
1. CT 飽和現象の発生メカニズム
系統事故電流（一次電流）には，ある時定数で減衰する 直流分重畳 が含まれている。この直流分と交流分が重畳した電流が CT の鉄心に作用すると，鉄心に発生する磁束密度が飽和レベルを超える場合がある。
鉄心が飽和している間は，CT の二次電流がひずみ，本来保護リレーに入力されるべき電流が正しく伝達されない。その結果，外部事故であるにもかかわらず内部事故と誤判定し，誤トリップに至る可能性がある。
2. CT の励磁特性
以下の定格を持つブッシング形変流器 (BCT) の励磁特性から，磁気飽和特性を求める。
励磁特性では，励磁電流 $I_\text{e}$ を 0.01 A から 5 A まで与えたときに発生する電圧 $V_\text{e}$ を測定する。
励磁電流 4 A と 5 A の特性より，過電流定数の 2 倍に相当する 5 A × 40 = 200 A のときの電圧を外挿する。
励磁電流と磁束の換算式は次のとおりである。
\[ i_\text{e} = \sqrt{2} I_\text{e} \]
\[\phi = \sqrt{2} \frac{V_\text{e}}{2\pi f} \]

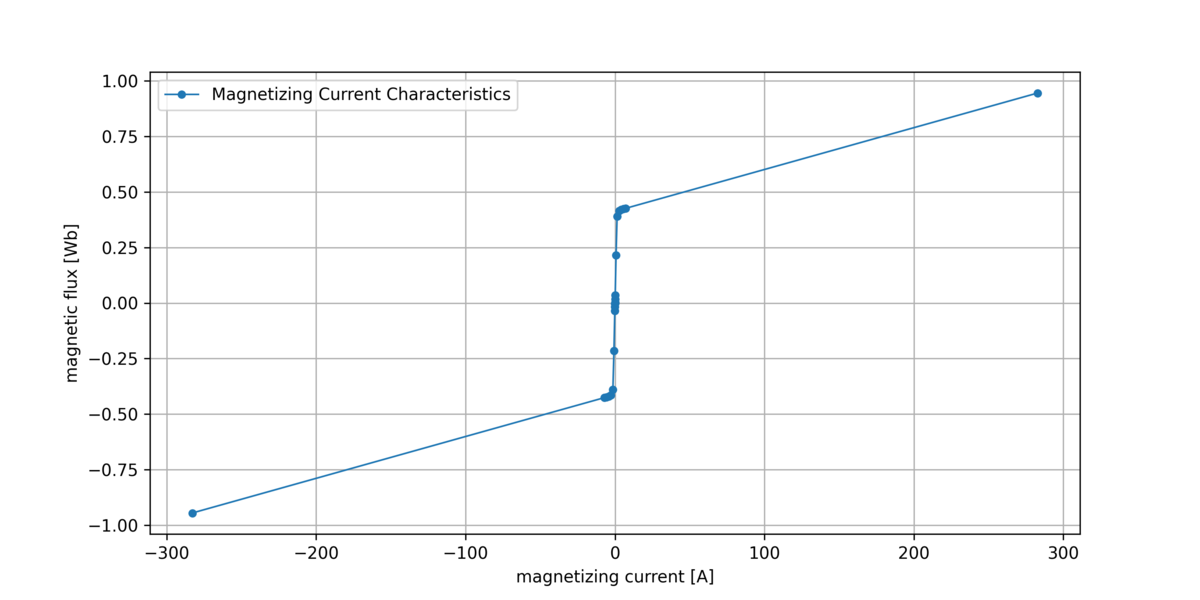

以下に励磁特性曲線を示す。
3. CT 飽和現象のシミュレーション
瞬時値解析プログラム XTAP を用いて，CT 飽和現象をシミュレーションする。
条件は以下のとおりである。
- 計算時間刻み : 0.01 ms
- 電源電圧 sourceVoltage : 10 kVrms，50 Hz
- 線路インピーダンス（抵抗分） lineResistance : 0.0318 Ω
- 線路インピーダンス（インダクタンス分）lineInductance : 3.18 mH
- 遮断器 circuitBreaker : 0.02 s で投入
- 変流器比 ctRatio : 0.001 : 1 (1000/1 A)
- 励磁特性 magnetizingCharacteristics : 前述のとおり
- 二次巻線抵抗 抵抗分 secondaryWindingResistance : 5 Ω
- 二次巻線抵抗 インダクタンス分 secondaryWindingInductance : 0.001 mH
- リレー負担 relayBurden : 10 Ω
シミュレーション結果として，変流器の二次電流 (Secondary Current) およびリレー入力電流 (Relay Input Current) を示す。
遮断器投入直後は直流分重畳が大きく，CT が飽和している。
直流分が減衰するにつれ，飽和するタイミングが徐々に変化していく様子が確認できる。
4. まとめ
本記事では，変流器の飽和現象について，その発生メカニズム，励磁特性，および XTAP を用いたシミュレーション結果を示した。
CT 飽和は保護リレーの誤動作に直結する重要な現象であり，電気主任技術者や電験受験者にとって理解すべき基本事項である。
