電力系統の中性点は，事故発生時における過電圧の抑制と保護装置の確実な動作のために接地されることが多い。
接地方式は，直接接地，抵抗接地，非接地に大別できるが，接地抵抗には系統特性に応じて，補償リアクトルや消弧リアクトルが併用される場合がある。
中性点接地の目的
電力系統の中性点接地の目的は，以下の 4 点が挙げられるが，系統設計の基本方針に応じて，これらの優先順位は異なってくるため，具体的な条件に基づいて，方式の選定と詳細設計を決定する必要がある。
- 送配電変電設備における地絡事故発生時の健全相電位上昇の抑制
- 地絡保護リレーの所要性能の確保
- 地絡事故時の故障電流の抑制と電磁誘導障害対策の確立
- 地絡過渡電圧電流の抑制，鉄共振・アーク間欠などの不安定現象の抑制
electrical-engineer.hatenablog.jp
中性点接地方式
中性点接地方式（neutral point connecting method）について説明する。
一線地絡時の健全相対地電圧の上昇が 1.3 倍以下になる接地方式を有効接地という。
直接接地方式
直接接地方式（neutral point solidly grounding method）*1は，わが国の 187 [kV] 以上の系統*2に適用されているが，1 線地絡事故時の健全相電位上昇を小さく抑制することができ，絶縁設計，設備形成の合理化に優れている。
ただし，地絡事故時の故障電流が三相短絡電流と同様に非常に大きくなる場合があるため電磁誘導障害の検討が必要である。
直接接地方式は，下図に示すように三相変圧器の Y 結線の中性点を直接接地する。
直接接地方式の長所
- 1 線地絡時の健全相電位上昇が小さいため，機器の絶縁レベルを低減できる。
- 故障時の中性点電位が，ほぼ大地電位に維持されるため，段絶縁*3が採用できる。
- 機器の絶縁レベルを低減できることにより，定格電圧の低い避雷器で保護ができる。
- 1 線地絡電流が大きいため，故障検出が容易で，高速遮断が可能である。
electrical-engineer.hatenablog.jp
直接接地方式の短所
- 1 線地絡電流が大きいため，通信線への電磁誘導障害が著しい。
- 地絡故障に対する過渡安定度が低いため，高速遮断と再閉路方式の採用検討が必要である（地絡故障継続時間を極力短くする等）。
- 1 線地絡電流が大きく自然消弧しないことから，故障点の損傷被害のおそれがあるとともに，遮断器の容量選定に注意が必要である。
electrical-engineer.hatenablog.jp
抵抗接地方式
抵抗接地方式（neutral point resistively grounding method, resistance-grounded system）*4は，非接地方式と直接接地方式の中間に位置付けられ，中性点を百アンペアから数百アンペアの電流が流れる抵抗器で，22 [kV] から 154 [kV] の電力系統の要所で接地し，地絡事故時の故障電流を抑制しつつ保護リレーの動作を確実にするとともに，事故時の健全相電位上昇を通常時の 1.73 倍程度以下に抑える方法である。
抵抗接地方式の長所
- 直接接地方式と比較して 1 線地絡時の故障電流が小さく，通信線に対する誘導障害が少ない。
- 1 線地絡時の健全相電位上昇が非接地方式と比較して小さい。
- 小勢力地絡継電器により選択遮断できる。
接地抵抗方式の短所
- 接地のための抵抗器が必要となる。
- 直接接地方式と比較して健全相の電位上昇は大きくなり，機器の絶縁レベルを低減できない。
- 接地抵抗が大きくなるほど地絡電流は小さくなるため，高感度の地絡継電器が必要となる。
- 高周波による電磁誘導障害に対して注意が必要である。
消弧リアクトル接地方式
消弧リアクトル接地方式（arc suppression coil compensated grounding method, resonant-grounded system）*5は，中性点に接続された消弧リアクトル（arc-suppression coil，インダクタンス $L$）により 1 線地絡故障点の電流 $\dot{I}_\text{e}$ を零近くまで減少させることにより，故障点アークを自然消滅させて送電を継続させる方式*6である。
実際には，地絡電流を誘導性にするため過補償にし，アーク消滅後の電圧回復を緩やかにしている。
発明者 Petersen 教授（ドイツ）にちなんで，ペテルゼン・コイル（略称 PC，ペコ）と呼ばれる。
消弧リアクトル接地方式は，1918 年ごろにドイツで実用化されて，アメリカで発達した直接接地方式と 2 分する代表的な中性点接地方式であった。
日本でも 1950 年代ごろまでは当時の主幹系統である 66 ～ 154 kV 系統で消弧リアクトル方式が多用されていた。
消弧リアクトル方式は 1 線地絡に対しては非常に好都合であるが，以下のような欠点もあった。
- 2 線地絡は同地点同時地絡，または断線モードの事故などでは直列共振回路となってしまい，広範囲な異常電圧の原因ともなる。
- 中核変電所に設置される 1 台の消弧リアクトルで一定の地域の放射状系統の線路キャパシタンスを補償するため，大系統になるに従いチューニングが難しく，またループ系統では適用が困難である。
- 消弧リアクトルは一般に重要変電所の変圧器中性点に接続される。この変圧器が何らかの理由で遮断されると系統は中性点非接地となってしまい，絶縁協調上非常に危険であり，避雷器の破損や多重事故への進展に発展する可能性も非常に大きい。
- 地絡検出用の差動保護リレー，方向距離リレーが適用できない。直接接地系では地絡検出の主保護・後備保護用として万能的役割を果たしている両リレー方式が適用できないことは致命的な欠点である。
以上の理由で，日本の 66 ～ 154 kV 系では 1960 年ごろから消弧リアクトルに代わって高抵抗接地方式に切り換えが進み，今日では PC 系は過去の技術となった。
並列抵抗投入方式
さらに異常電圧を防止し，保護継電器による故障区間の選択を確実にするため，消弧リアクトルと並列に中性点抵抗を併用する並列抵抗投入方式が採用されることがある。
非接地方式
非接地方式（insulated neutral point to earth method, ungrounded system, non-earthed neutral sysytem）*7は，地絡事故時の故障電流が小さいなどの利点があるが，保護リレーの事故点選別能力が低く，また，健全相電位上昇も大きくなりやすいことから， 30 [kV] 程度以下の電力系統に適している。
非接地方式は，微弱電流接地方式とも呼ばれる。
通常，配電用変電所において配電線保護として零相電圧検出を行うため，零相電圧検出用の接地形計器用変圧器（EVT : Earthed Voltage Transformer）が設置されており，その二次あるいは三次側 Δ 結線の開放端に地絡方向リレーの適正動作と異常電圧防止を兼ねて数十 [Ω] 程度の制限抵抗が接続されるので，一次側に換算すると 5 000 ～ 10 000 [Ω] の高抵抗接地となる。
誘導障害の観点
6.6 kV 配電線は通信線とともに架空線で同一電柱に施設されることが多く，大地帰路電流の大きい接地方式を採用すると通信線に対する電磁誘導障害が問題となってくる。
このため，地絡電流の小さい非接地方式が採用された。
保安の観点
非接地方式によって地絡電流を小さく抑えると，高低圧混触時に低圧線の電位上昇を低く抑えることができ，感電や火災の危険性の低減につながり，保安の観点で有利であった。
非接地方式の長所
- 接地のための設備は不要である。
- 低電圧・短距離の電力系統では，1 線地絡時に永久地絡でない限りアーク地絡等は持続しないため，故障は自然に除去され，そのまま送電を続けられる機会が多い。
非接地方式の短所
- 対地静電容量を無視すると，一線地絡時の健全相対地電圧が $\sqrt{3}$ 倍に上昇し，機器の絶縁を脅かす。
- 低電圧・短距離の送電系統では 1 線地絡電流が小さいため高感度の地絡継電器が必要である。
- 高電圧・長距離の送電系統では，1 線地絡電流が比較的大きくなり，永久地絡となることが多い。特に，間欠アーク地絡等が発生すると，高周波電気振動を伴う異常電圧・電流が発生することがある。
electrical-engineer.hatenablog.jp
一線地絡事故に対する特長
一線地絡事故に対する抵抗接地方式と非接地方式の特徴について，以下の観点で比較する。
事故点電流

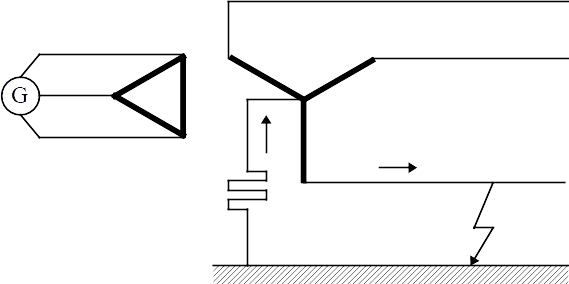

接地抵抗方式は，事故点までの線路，中性点接地抵抗，事故点抵抗による閉回路が構成されるため，大きな電流が流れる。

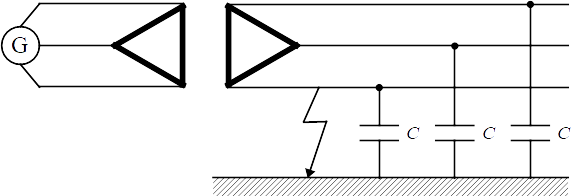

非接地方式は，中性点に電流が流れないため，事故電流は健全相と大地間の浮遊容量を介して流れる小さな電流となる。
事故時の健全相電圧
抵抗接地方式は，中性点の電圧上昇は事故電流と中性点接地抵抗の積によって与えられる値となるため，健全相の相電圧上昇は，接地抵抗値を小さくすることで抑えられる。
非接地方式は，事故電流がほとんど流れないため，線間電圧は事故の影響を受けない。
このため，事故相が大地電圧となり中性点電圧が事故相の分上昇し，健全相の相電圧は線間電圧がそのまま反映されることになる。
すなわち，事故後の健全相の相電圧は電源電圧が対称三相の場合は事故前の √3 倍となるが，更に大きな電圧が発生する場合もある。
事故検出
抵抗接地方式は，過電流リレーや方向距離リレーを含む各種のリレーが機能する。
非接地方式は，事故電流が小さく，過電流リレーや方向距離リレーによる事故検出は不可能であり，地絡過電圧リレー，地絡方向リレーにより検出される。
誘導障害
抵抗接地方式は，大きな事故電流が大地帰路電流として流れるため，誘導障害が発生する可能性がある。
非接地方式は，大地帰路電流が小さいため，他の通信線などへの誘導障害はほとんど起こらない。
