需要場所における電力設備の計画においては，負荷特性に応じて時々刻々変動する需要電力を十分に分析し，評価する必要がある。

需要率と不等率

需要率

需要率は，需要電力の最大値を設備容量の合計で除したものである。

この値が 1 を超えた場合には，機器が過負荷使用となっていることを示す。

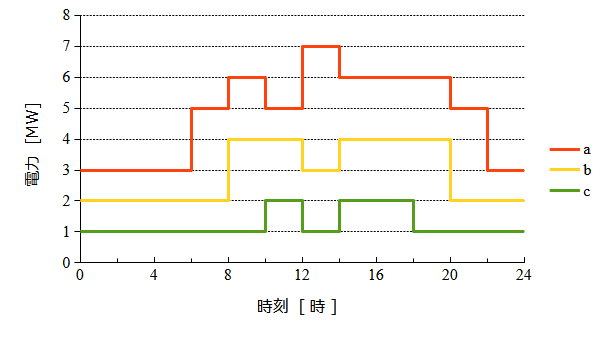

不等率

不等率は，複数の負荷（群）の組み合わせにおいて，各負荷（群）の最大需要電力の和を合成最大需要電力で除したものである。

演習

最大需要電力が $P_\text{A}$ の負荷群 A と最大需要電力が $P_\text{B}$（$P_\text{B} \gt P_\text{A}$）の負荷群 B とを組み合わせて構成した負荷群 C の不等率の最大値は，$\displaystyle 1+\frac{P_\text{A}}{P_\text{B}}$ である。

最大需要電力が 800 kW，需要率が 0.8，負荷率が 0.6，力率が常に 0.75 一定の負荷 A と最大需要電力が 400 kW，需要率が 0.5，負荷率が 0.8，力率が常に 0.75 一定の負荷 B とを組み合わせて構成した負荷群 C を考える。

不等率が 1.25 であるとすると，C の需要率は 0.53 となり，負荷率は 0.83 となる。

不等率が大きいほど，C の負荷率は大きくなる。

また，C の負荷率が 0.94 であるとすると，不等率は 1.41 となる。
